En un SATE, el anclaje mecánico se elige antes de que el panel llegue a la fachada y se instala cuando ya queda poco margen para corregir. Un taco mal ajustado, un anclaje que queda semanas sin cubrir o una fijación pensada para otro soporte son errores que se detectan tarde.
Este artículo repasa tres fijaciones para SATE de SPIT: el PTH-SX, para fijar el aislamiento a soportes de obra, el ISOWOOD, para estructuras de madera o chapa, y el ISD, para fijar elementos sobre fachadas ya aisladas.
Tres preguntas antes de elegir la fijación
Las tres fichas se leen mejor si partimos de estas tres preguntas:
- ¿Qué se fija: el panel aislante al soporte, o un elemento sobre el SATE ya ejecutado?
- ¿Sobre qué soporte: fábrica y hormigón, o estructura de madera o chapa?
- ¿Qué aislante y de qué espesor?
Con esas respuestas, cada producto tiene su sitio: el PTH-SX para el panel sobre soporte de obra, el ISOWOOD para el panel sobre madera o chapa y el ISD para elementos sobre la fachada ya aislada.
PTH-SX: fijar el aislamiento a soportes de obra
Qué declara la ficha

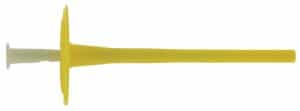

El PTH-SX es un taco de plástico premontado para fijar todo tipo de paneles aislantes del sistema SATE. Es adecuado para superficies y aplicaciones fresadas y, según la ficha, está aprobado para todas las categorías de materiales base y lleva marcado CE.
Entre sus características figuran el cuerpo sin transmisión térmica, la zona de colapso para ajustarlo al panel, una superficie de placa especial para el agarre y una instalación rápida y sencilla.
SPIT atribuye al PTH-SX altos valores de tracción y, con ellos, una reducción del número de anclajes por m².
Instalación según la ficha
- Perforar. En ladrillo hueco y hormigón celular, sin percusión y, idealmente, con una broca diseñada para ello.
- Insertar el taco en el orificio y comprobar que la arandela queda en contacto con el aislante. Si hace falta, empujar ligeramente con el destornillador.
- Atornillar con destornillador eléctrico (máximo 350 rpm, idealmente con regulación electrónica) y la herramienta de ajuste MP3 (Torx 30).
- Parar cuando la placa quede a ras o entre 0 y 2 mm por debajo de la superficie del aislante.
- Cubrir los anclajes con los demás componentes del SATE en un máximo de 6 semanas, por protección UV.
Hay dos condiciones más: instalar entre +5 y +30 °C y, al nivelar irregularidades de la superficie, respetar el empotramiento mínimo.
Si el ajuste cuesta
La ficha apunta a la broca: probablemente está desgastada y el diámetro perforado queda demasiado pequeño, o ha quedado polvo en el agujero. La solución que indica es usar una broca nueva o limpiar mejor el agujero.
ISOWOOD: aislamiento sobre estructuras de madera o chapa
Qué es

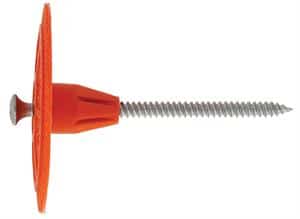

El ISOWOOD es un anclaje compuesto de una arandela de plástico y un tornillo autorroscante, para fijar paneles de EPS y paneles aislantes de fibra mineral en sistemas SATE a estructuras de madera o chapa. SPIT lo plantea como fijación de todo tipo de aislamiento rígido en madera y lo incluye en su categoría de fijación sobre madera y LSF.
Datos de la ficha
- Cabeza avellanada de 60 mm de diámetro y huella Torx.
- Tornillo resistente a la corrosión: 15 ciclos Kesternich, un ensayo en atmósfera con dióxido de azufre.
- Profundidad de anclaje: de 20 a 40 mm.
- Aislantes de 40 a 160 mm de espesor.
- Dos cabezas disponibles: una con espaciador y otra sin espaciador, esta para aislamientos rígidos.
- Instalación posible con arandelas IT 100 o IT 140.
Criterio de selección
La longitud del tornillo debe cubrir el espesor del aislante más la profundidad de anclaje en la estructura, que según la ficha va de 20 a 40 mm. La referencia se elige para cada espesor, no una única para toda la obra.
ISD: fijar elementos sobre el SATE ya ejecutado

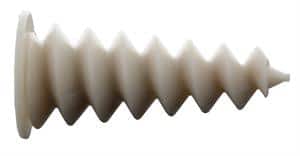

El ISD es un anclaje espiral de plástico para cargas elevadas en fachadas SATE. Según la ficha, se instala rápido y sin perforar antes el revestimiento, y al ser de plástico evita todo tipo de puentes térmicos. Existen tres versiones para cubrir más aplicaciones.
Las aplicaciones que enumera la ficha son abrazaderas para canalizaciones, paneles de señalización luminosa y señalización urbana. De ahí se deduce que su función es fijar elementos a la fachada ya aislada, no fijar el aislante al soporte.
La ficha no incluye dimensiones por versión ni valores de carga. Antes de prescribirlo para un elemento concreto, hay que pedir esos datos al fabricante.
Resumen
| Producto | Qué fija | Soporte | Dato clave en instalación |
|---|---|---|---|
| PTH-SX | Paneles aislantes del SATE | Todas las categorías de materiales base | Parar a ras o entre 0 y 2 mm por debajo del aislante; cubrir en 6 semanas |
| ISOWOOD | Paneles de EPS y fibra mineral | Madera o chapa | Aislantes de 40 a 160 mm; anclaje de 20 a 40 mm |
| ISD | Elementos sobre el SATE | Fachada SATE ya ejecutada | Sin perforación previa del revestimiento; tres versiones |
